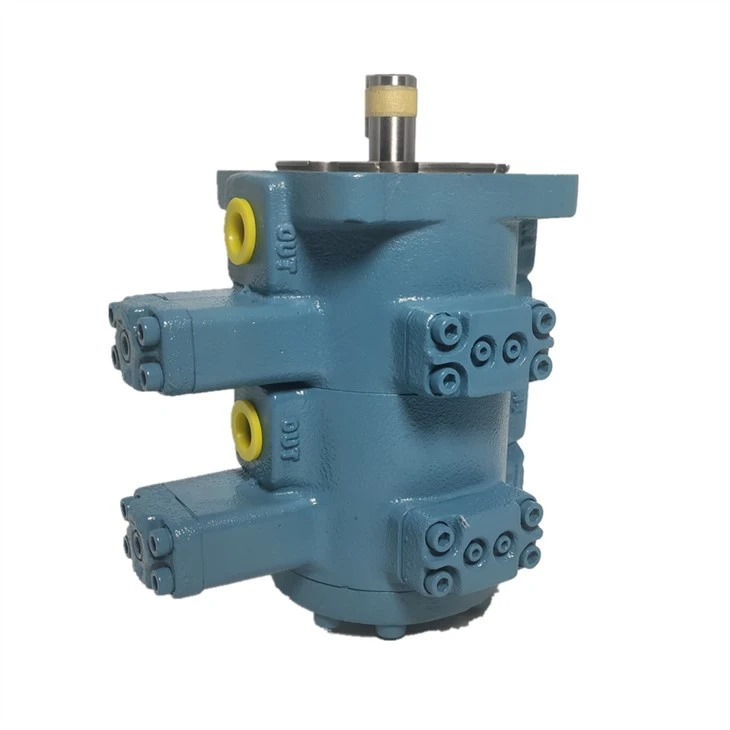

VDR-11A VDR-11B Series VDR-11B-1A1-1A1-13 VDR-11B{{7} }A3-1A3-13 VDR-11B-1A2-1A2-U-13 משאבת שבשבת הידראולית

משאבת שבשבת הידראולית כיוון הסיבוב כיוון הסיבוב הוא תמיד עם כיוון השעון (ימינה) במבט מצד הציר. x צנרת הניקוז חייבת להיות צנרת ישירה עד לנקודה שנמצאת מתחת למפלס נוזל המיכל, ולחץ אחורי עקב התנגדות הצינור לא יעלה על {{0} }.03MPa.c התאמת נפח הפריקה קצב זרימת הפריקה מופחת על ידי סיבוב עם כיוון השעון (ימינה) של בורג התאמת קצב הפריקה, ומוגדל על ידי סיבוב נגד כיוון השעון (שמאלה). שחרר את אום הנעילה לפני ביצוע התאמות. לאחר השלמת ההתאמה, הדק מחדש את אום הנעילה. הגרף שלהלן מספק קווים מנחים כלליים לקשר בין זווית הסיבוב של בורג כוונון קצב הזרימה לבין קצב הפריקה ללא עומס

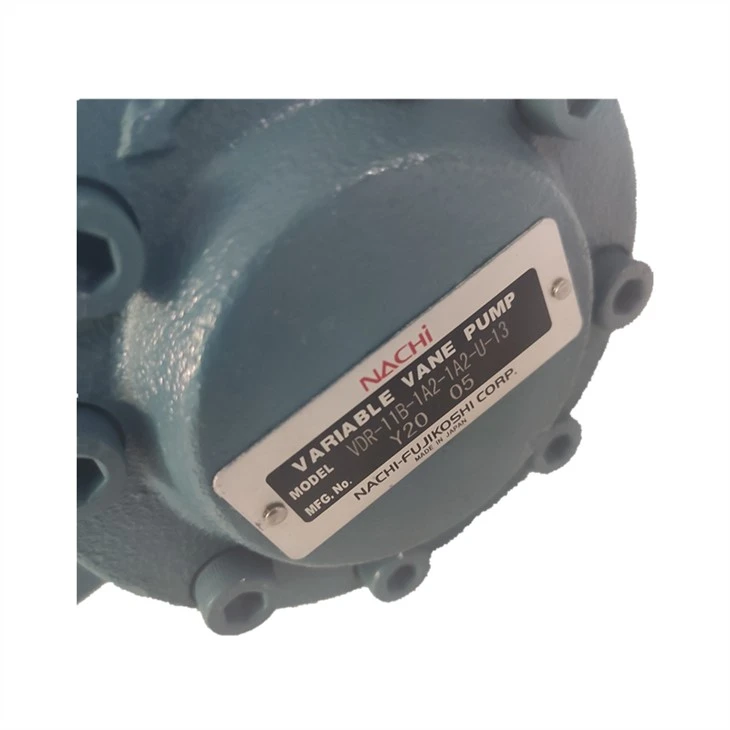

VDR-11A VDR-11B סדרה VDR-11B-1A1-1A1-13 VDR-11B{{7} }A3-1A3-13 VDR-11B-1A2-1A2-U-13 משאבת שבשבת הידראולית

נפח פריקת משאבה מרבי עם בורג כוונון נפח הזרימה במיקום של 0 מעלות.

הקו השבור מציג את הזרימה

טווח כוונון עוצמת הקול נמוך יותר

ערך גבול (ספק שסתום דימום אוויר במעגלים שבהם קשה לדמם אוויר לפני ההפעלה.) mSub Plate כאשר נדרשת לוחית משנה, ציין סוג לוחית משנה מהטבלה בתרשים ממדי ההתקנה. ,עבור נוזל ההפעלה ההידראולי, השתמש בסוג R&O וסוג עמיד בפני שחיקה של ISO VG32 עד 68 או שווה ערך (מדד צמיגות של לפחות 90). השתמש בנוזל הפעלה הידראולי המספק צמיגות קינמטית במהלך הפעולה בטווח של 20 עד 150mm2/s. טווח טמפרטורת הפעולה הוא 15 עד 60 מעלות . כאשר טמפרטורת השמן בעת האתחול היא 15 מעלות או פחות, בצע פעולת חימום בלחץ נמוך ובמהירות נמוכה עד שטמפרטורת השמן מגיעה ל-15 מעלות. השתמש במשאבה באזור שבו הטמפרטורה היא בטווח של 0 עד 60 מעלות. ⁄0לחץ היניקה הוא -0.03 עד פלוס 0.03MPa (-0.3 עד פלוס 0.3kgf/cm2 ), וקצב זרימת יציאת היניקה צריך להיות גדול מ-2m/sek.

VDR.
